O Projeto

Configurando uma infraestrutura escalável para hospedagem de aplicações

Configurações

AWS CLI instalado e funcionando.
Realize a configuração de acesso no AWS CLI.

bash

aws configure

Será pedido valores de input do usuário, preencha como o indicado a seguir:

bash

AWS_REGION            = "us-east-1"
AWS_ACCESS_KEY_ID     = <Credenciais_de_acesso_AWS>
AWS_SECRET_ACCESS_KEY = <Credenciais_de_acesso_AWS>

Verifique se suas credenciais foram criadas de forma adequada:

Ubuntu/Debian

bash

cat ~/.aws/credentials

Retorno esperado:

Verifique as permissões do usuário IAM.
Seu usuário deve possuir as seguintes permissões: AdministratorAccess e AmazonEKSClusterPolicy.
Caso não saiba como adicionar permissões ao seu usuário, acesse aqui.
Terraform instalado e funcionando.
Kubectl instalado e funcionando.

Conceitos básicos | Terraform

terraform init

Inicializa o ambiente com o provider utilizado.

Por exemplo, se você estiver utilizando o provider "aws", inicializa o plugin para Amazon Web Services.

bash

terraform init

terraform plan

Mostra o plano de execução do terraform.

bash

terraform plan

terraform apply

Este comando que cria e altera as Instâncias/Objetos no Provider de acordo com o seu terraform.

bash

terraform apply

terraform destroy

Este comando para as Instâncias/Objetos em execução e destruindo todos os recursos que foram criados durante o processo de criação.

bash

terraform destroy

terraform show

Mostra um resumo do status da sua infraestrutura terraform.

bash

terraform show

terraform fmt

Formata os arquivos .tf

bash

terraform fmt

terraform output

Mostra valor das variáveis output.

bash

terraform output

De forma geral , podemos deifnir o formato para a declaração dos blocos de recurso de forma simplificada como o indicado na imagem abaixo.

Dica

Caso não tenha familiaridade com a sintaxe do terraform, recomendo fortemente que assista o vídeo do canal KodeKloud e faça os exercícios gratuitos fornecidos.

Indico também a leitura da documentação oficial.

Iniciando o projeto

Crie uma pasta chamada terraform.

Os arquivos terraform possuem extensão .tf , que definem a infraestrutura.

O terraform possui um "arquivo de referência" do seu estado chamado terraform.tfstate. Por meio desse arquivo ele sabe o que deve ser implantado.

Secret

Nesse arquivo, termos a definição dos valores sensíveis do projeto.

secret.tfvars

bash

AWS_REGION            = "us-east-1"
AWS_ACCESS_KEY_ID     = <Credemcial_acesso_AWS>
AWS_SECRET_ACCESS_KEY = <Credemcial_acesso_AWS>

Atenção

Os valores AWS_ACCESS_KEY_ID e AWS_SECRET_ACCESS_KEY são de extrema sensibilidade. Em hipótese alguma compartilher esse arquivo.

Variables

Nesse arquivo definiremos as variáveis utilizadas em todo o projeto.

Os demais arquivos podem acessar os valores declarados nesse arquivo por meio da sintaxe :

bash

var.nome_variavel

variables.tf

bash

variable "AWS_REGION" {
  description = "Região utilizada pela AWS"
  type        = string

  default = "us-east-1" # North Virginia
}

variable "AWS_ACCESS_KEY_ID" {
  description = "Acess Key ID - Obtida via Dashboard"
  type        = string
  sensitive   = true
}

variable "AWS_SECRET_ACCESS_KEY" {
  description = "Acess Secret Key - Obtida via Dashboard"
  type        = string
  sensitive   = true
}

variable "aval_zone_1" {
  description = "Avaliable Zone 1, VPC"
  default     = "us-east-1a"
}

variable "aval_zone_2" {
  description = "Avaliable Zone 2, VPC"
  default     = "us-east-1b"
}

Definindo providers

Nesse arquivo definiremos os provedores que utilizaremos. Um provider nada mais é do que o provedor de serviços cloud que você irá utilizar em sua aplicação.

provider.tf

bash

terraform {
  required_providers {
    aws = {
      source  = "hashicorp/aws"
      version = "4.67.0"
    }
  }
}

provider "aws" {
  region     = var.AWS_REGION        # us-east-1
  access_key = var.AWS_ACCESS_KEY_ID # Após obter acess key no Dashboard da Amazon
  secret_key = var.AWS_SECRET_ACCESS_KEY

  default_tags {
    tags = {
      managed-by = "terraform"
    }
  }
}

provider "kubernetes" {
    host = aws_eks_cluster.eks.endpoint
    cluster_ca_certificate = base64encode(aws_eks_cluster.eks.certificate_authority[0].data)
    exec {
      api_version = "client.authentication.k8s.io/v1beta1"
      args        = ["eks", "get-token", "--cluster-name", aws_eks_cluster.eks.name]
      command     = "aws"
    }

}

Criando nossa VPC

Vamos agora criar nossa Virtual Private Cloud. Iremos analisar os códigos e seus parâmetros ao poucos.

bash

resource "aws_vpc" "main-vpc" {

  # --- Código omitido ---
}

O resource aws_vpc permite que utilizemos do recurso VPC da AWS.

bash

resource "aws_vpc" "main-vpc" {

  cidr_block       = "192.168.0.0/16"
  instance_tenancy = "default"

  # --- Código omitido ---
}

CIRD (Encaminhamento Entre Domínios Sem Classificação) : um método de alocação de endereços IP que melhora a eficiência do encaminhamento de dados na Internet. Um bloco de CIDR é uma coleção de endereços IP que compartilham o mesmo prefixo de rede e número de bits. Para saber mais , acesse aqui.
instance_tenancy : Define como as instâncias do EC2 são distribuídas pelo hardware físico. [1]

bash

resource "aws_vpc" "main-vpc" {

  cidr_block       = "192.168.0.0/16"
  instance_tenancy = "default"

  # Requires for EKS
  enable_dns_support   = true
  enable_dns_hostnames = true

  # --- Código omitido ---
}

Os atributos em destaque (enable_dns_support e enable_dns_hostnames) são requeridos para o correto funcionamento da VPC com o EKS.

Para mais informações, acesse aqui.

Por fim , podemos definir o arquivo vpc.tf:

vpc.tf

bash

# VPC
resource "aws_vpc" "main-vpc" {

  cidr_block       = "192.168.0.0/16"
  instance_tenancy = "default"

  # Requires for EKS
  enable_dns_support   = true
  enable_dns_hostnames = true

  tags = {
    Name = "main-vpc"
  }
}

# Output VPC
# Útil para quando trabalhamos com módulos
output "vpc_id" {
  value       = aws_vpc.main-vpc.id
  description = "VPC id"
}

O atributo Tags é opcional, mas é fundamental para a organização dos componentes da nossa infraestrutura.

O bloco de nome output permite que tenhamos acesso a informação id da VPC "printada" no terminal pós "aplicação" do terraform.

Até essa parte do tutorial, esperamos que possua os seguintes arquivos:

terraform/
├─ provider.tf
├─ vpc.tf
├─ secret.tfvars
└─ variables.tf

Nesse ponto, podemos dar o nosso primeiros comando terraform e verificar se a nossa VPC foi criada no Dashboard da AWS.

bash

terraform init

bash

terraform fmt

bash

terraform plan -var-file="secret.tfvars"

bash

terraform apply -var-file="secret.tfvars"

Após a aplicação desses comandos, espera-se que seu Dashboard > VPC > Suas VPCs esteja como o indicado abaixo:

INFO

A flag "var-file" indica que o arquivo "secret.tfvars" deve servir como um "input" do usuário para execução do comando.

Essa flag não é obrigatória, caso não seja passada serão pedidas inputs no terminal para o usuário.

Para entender melhor

Veja novamente o tópico Dashboard AWS- Criando uma VPC e procure relações entre as variáveis configurdas no terraform e o passo a passo para configurar a VPC no Dashboard AWS.

Acessando a internet | Internet gatway

O Internet gatway é um componente da VPC redundante e altamente disponível que permite a comunicação entre a VPC e a Internet. [2]

internet-gateway.tf

bash

resource "aws_internet_gateway" "main" {

  vpc_id = aws_vpc.main-vpc.id

  tags = {
    Name = "main-gateway"
  }
}

O único argumento obrigatório desse recurso é o ID da VPC. Esse argumento indica "em qual VPC esse componente dará acesso a internet".

Subredes

Como é possível ver no diagrama do projeto indicado anteriomente, queremos que nossa VPC possua um total de 4 subrede , sendo 2 públicas e 2 privadas. Ela também deve possuir 2 Zonas de Disponibilidade.

O conceito de subrede publica e privada ficará mais claramente definida adiante.

subnets.tf

bash

# --- Create Public Subnets ---

resource "aws_subnet" "subnet-public-1" {
  vpc_id     = aws_vpc.main-vpc.id
  cidr_block = "192.168.0.0/18"

  # AZ subnet
  availability_zone = var.aval_zone_1

  # Required for EKS
  # Qualquer intancia lançada nessa rede pública, recebe um IP de forma automática
  map_public_ip_on_launch = true

  tags = {
    Name = "Public-${var.aval_zone_1}"

    # ------ Required for EKS ------
    # Permite que EKS descubra a subrede e a use
    "kubernetes.io/cluster/eks" = "shared"

    # Necessário para public LoadBalance - Permite que o EKS descubra a subrede e posicione o lb externo para o fluxo de serviços.
    "kubernetes.io/role/elb"    = 1
  }

}


resource "aws_subnet" "subnet-public-2" {
  vpc_id     = aws_vpc.main-vpc.id
  cidr_block = "192.168.64.0/18"

  # AZ subnet
  availability_zone = var.aval_zone_2

  map_public_ip_on_launch = true

  tags = {
    Name                        = "Public-${var.aval_zone_2}"
    "kubernetes.io/cluster/eks" = "shared"
    "kubernetes.io/role/elb"    = 1
  }

  # --- Código omitido ---
}

Vamos descrever um pouco alguns dos atributos utilizados no código acima:

vpc_id : identificação da VPC na qual as subnets serão criadas.
availability_zone : as zonas de disponibilidade são vários locais isolados em cada região. As zonas locais fornecem a capacidade de colocar recursos, como computação e armazenamento, em vários locais mais próximos de seus usuários finais. [3]
map_public_ip_on_launch : quando True as instâncias executadas na sub-rede devem receber um endereço IP público.

Os tópicos destacados no código serão melhor entendidos adiante, mas de forma geral podemos definir que :

"kubernetes.io/cluster/eks" = "shared" : permitira que que o EKS descubra a subrede e a use.
"kubernetes.io/role/elb" = 1 : Permite que o EKS descubra a subrede e posicioneum load balancer externo, necessário para o fluxo de serviços.

Podemos completar o código adicionando também as subredes privadas.

subnets.tf

bash

# --- Create Public Subnets ---

resource "aws_subnet" "subnet-public-1" {
  vpc_id     = aws_vpc.main-vpc.id
  cidr_block = "192.168.0.0/18"

  # AZ subnet
  availability_zone = var.aval_zone_1

  # Required for EKS
  # Qualquer intancia lançada nessa rede pública, recebe um IP de forma automática
  map_public_ip_on_launch = true

  tags = {
    Name = "Public-${var.aval_zone_1}"

    # Required for EKS
    "kubernetes.io/cluster/eks" = "shared" # Permite que EKS descubra a subnet e a use
    "kubernetes.io/role/elb"    = 1        # Necessário para public LoadBalance - Permite que o EKS descurbra as subredes e posicione o lb.
  }

}


resource "aws_subnet" "subnet-public-2" {
  vpc_id     = aws_vpc.main-vpc.id
  cidr_block = "192.168.64.0/18"

  # AZ subnet
  availability_zone = var.aval_zone_2

  map_public_ip_on_launch = true

  tags = {
    Name                        = "Public-${var.aval_zone_2}"
    "kubernetes.io/cluster/eks" = "shared"
    "kubernetes.io/role/elb"    = 1
  }

}

# --- Create Private Subnets ---

resource "aws_subnet" "subnet-private-1" {
  vpc_id     = aws_vpc.main-vpc.id
  cidr_block = "192.168.128.0/18"

  # AZ subnet
  availability_zone = var.aval_zone_1

  # Required for EKS
  # Qualquer intancia lançada nessa rede privada, recebe um IP de forma automática
  map_public_ip_on_launch = true

  tags = {
    Name = "Private-${var.aval_zone_1}"

    # Required for EKS
    "kubernetes.io/cluster/eks" = "shared" # Permite que EKS descubra a subnet e a use
    "kubernetes.io/role/internal-elb"    = 1        # Necessário para private LoadBalance lançados pelo EKS Cluster- Permite que o EKS descurbra as subredes e posicione o lb.
  }

}

resource "aws_subnet" "subnet-private-2" {
  vpc_id     = aws_vpc.main-vpc.id
  cidr_block = "192.168.192.0/18"

  # AZ subnet
  availability_zone = var.aval_zone_2

  map_public_ip_on_launch = true

  tags = {
    Name                        = "Private-${var.aval_zone_2}"
    "kubernetes.io/cluster/eks" = "shared"
    "kubernetes.io/role/internal-elb"    = 1
  }

}

Os tópicos em destaque nesse arquivo também ficaram claros mais adiante no tutorial. Mas podemos definir que :

"kubernetes.io/role/internalelb" = 1 : Permite que o EKS descubra a subrede e posicione um load balancer interno, necessário para o fluxo de serviços.

Nesse ponto, sua pasta deve possuir os seguintes arquivos:

terraform/
├─ provider.tf
├─ vpc.tf
├─ internet-gateway.tf
├─ subnets.tf
├─ secret.tfvars
└─ variables.tf

Vamos atualizar nossa infraestrutura e verificar se o internet-gateway e subnets foram criadas no Dashboard da AWS.

bash

terraform fmt

bash

terraform plan -var-file="secret.tfvars"

bash

terraform apply -var-file="secret.tfvars"

Após a aplicação desses comandos, espera-se as seguintes mudanças:

Em Dashboard > VPC > Sub-redes

Em Dashboard > VPC > Gateways de Internet

Elastic IPs

Um endereço IP elástico é um endereço IPv4 estático projetado para computação em nuvem dinâmica.[4]

Para exmeplificar imagine que você deseja entrar via SSH na sua instância EC2, para fazer isso via terminal você precisará o IPv4 da sua instância , esse IP foi dado a instância automaticamente após a sua criação. S e por algum motivo essa instância tenha sido interrompida (pausada/parada), ao retornar a atividade ela voltará com outro IPv4 e para comunicação SSH precisaremos específicar esse novo IP.

Utilizando o memso contexto, caso essa instância esteja com o Elastic IP configurado, ao retornar a atividade ela manterá o seu endereço IPv4.

elastic-ips.tf

bash

resource "aws_eip" "nat1" {
  depends_on = [aws_internet_gateway.main]
}

resource "aws_eip" "nat2" {
  depends_on = [aws_internet_gateway.main]
}

Vamos examinar um pouco o código que definimos acima:

Bloco depends_on : indica dependência de um recurso/módulo com o comportamento de outro recurso.

Lembrete

Atualize sua infraestrutura para verififcar as mudanças na AWS !

Em Dashboard > VPC > IPs elásticos

NAT Gateways

Um gateway NAT é um serviço Network Address Translation (NAT). Você pode usar um gateway NAT para que as instâncias em uma sub-rede privada possam se conectar a serviços fora de sua VPC, mas os serviços externos não podem iniciar uma conexão com essas instâncias. [5]

nat-gateways.tf

bash

resource "aws_nat_gateway" "gateway-1" {

  # Aloca ELastic IP para o gateway
  # Tranforma private-IP-address em public-IP-address para conseguir Acesso a internet
  allocation_id = aws_eip.nat1.id

  # Public subnet que colocaremos o gateway
  subnet_id = aws_subnet.subnet-public-1.id

  tags = {
    Name = "NAT 1"
  }
}

resource "aws_nat_gateway" "gateway-2" {

  allocation_id = aws_eip.nat2.id
  subnet_id     = aws_subnet.subnet-public-2.id

  tags = {
    Name = "NAT 2"
  }
}

Lembrete

Atualize sua infraestrutura para verififcar as mudanças na AWS !

Em Dashboard > VPC > Gateways NAT

Route Tables

Uma tabela de rotas contém um conjunto de regras, chamadas de routes, que são usadas para determinar para onde o tráfego de rede de sua sub-rede ou gateway é direcionado. Simplificando, ela informa aos pacotes de rede qual caminho eles precisam seguir para chegar ao seu destino.[6,7]

Cada sub-rede em seu VPC deve estar associada a uma tabela de roteamento, que controla o roteamento da sub-rede (tabela de roteamento de sub-rede).

Cada rota da tabela especifica um destino e um alvo.Por exemplo, para permitir que a sub-rede acesse a Internet por meio de um gateway da Internet, adicione a seguinte rota à tabela de rotas de sub-rede:

Destino	Alvo
0.0.0.0/0	idw-id

O destino da rota é 0.0.0.0/0, que representa todos os endereços IPv4. O alvo é o gateway da Internet que está conectado à sua VPC.

route-tables.tf

bash

# Default  trial to internet gateway
resource "aws_route_table" "public" {

  vpc_id = aws_vpc.main-vpc.id

  # Qualquer IP - main-route-table
  #         Para : internet-gateway da VPC

  route {
    cidr_block = "0.0.0.0/0"

    # Identificar a nossa VPC internet gateway
    gateway_id = aws_internet_gateway.main.id
  }

  tags = {
    Name = "public-route-table"
  }
}


# 2 routing tabels para NATs gateways

resource "aws_route_table" "private-1" {

  vpc_id = aws_vpc.main-vpc.id

  # Qualquer IP - main-route-table
  #         Para : internet-gateway da subnet-public-1

  route {
    cidr_block = "0.0.0.0/0"
    gateway_id = aws_nat_gateway.gateway-1.id
  }

  tags = {
    Name = "private1-route-table"
  }
}

resource "aws_route_table" "private-2" {

  vpc_id = aws_vpc.main-vpc.id

  # Qualquer IP - main-route-table
  #         Para : internet-gateway da subnet-public-2

  route {
    cidr_block = "0.0.0.0/0"
    gateway_id = aws_nat_gateway.gateway-2.id
  }

  tags = {
    Name = "private2-route-table"
  }
}

Agora recisamos realizar a associação entre as tabelas de rotas e suas respectivas subredes.

route-table-assocition.tf

bash

# Associar as subnets publicas criadas com suas respectivas
# ---- Public Routeing Table ----
resource "aws_route_table_association" "public-1" {

  subnet_id      = aws_subnet.subnet-public-1.id
  route_table_id = aws_route_table.public.id

}

resource "aws_route_table_association" "public-2" {

  subnet_id      = aws_subnet.subnet-public-2.id
  route_table_id = aws_route_table.public.id

}

# ---- Private Routeing Table ----

resource "aws_route_table_association" "private-1" {

  subnet_id      = aws_subnet.subnet-private-1.id
  route_table_id = aws_route_table.private-1.id

}

resource "aws_route_table_association" "private-2" {

  subnet_id      = aws_subnet.subnet-private-2.id
  route_table_id = aws_route_table.private-2.id

}

Lembrete

Atualize sua infraestrutura para verififcar as mudanças na AWS !

Em Dashboard > VPC > Tabelas de rotas

Elastic Kubernetes Service

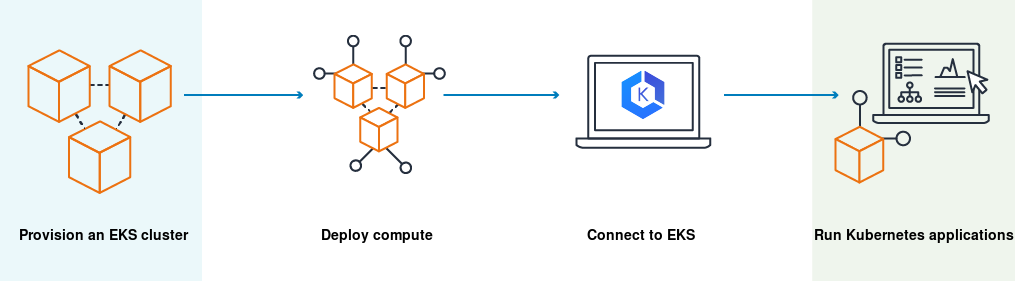

Funcionamento do EKS. Imagem retirada de [8]

O primeiro passo para a implementação do EKS que devemos realizar é permitir que o EKS Cluster possua a "função" de criar um recurso na AWS.

eks.tf

bash

resource "aws_iam_role" "eks-cluster" {

  name = "eks-cluster"

  # Políticas que garante permissão para essa entidade assumir o Role
  # Role que Amazon EKS vão utilizar para criar recurso AWS para os Clusters Kubernets
  # EKS poderá assumir o role
  assume_role_policy = "${file("9-eks-role-policy.json")}"
}

resource "aws_iam_role_policy_attachment" "amazon_eks_cluster_policy" {

  # ARN da política que queremos aplicar:
  policy_arn = "arn:aws:iam::aws:policy/AmazonEKSClusterPolicy"

  # Quem queremos que tenha essa política
  role = aws_iam_role.eks-cluster.name
}

# --- Código omitido ---

9-eks-role-policy.json

json

{
    "Version" : "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Principal": {
                "Service": "eks.amazonaws.com"
            },
            "Action": "sts:AssumeRole"
        }
    ]
}

assume_role_policy : Política que concede permissão a uma entidade para assumir a função. [9]
policy_arn : ARN da política que queremos aplicar. [9]
role : "Função" que queremos que tenha essa política.

Com as nova políticas configuradas, podemos implementar o módulo eks.

eks.tf

bash

# --- Código omitido ---

resource "aws_eks_cluster" "eks" {
  name = "eks"

  # IAM role que permite que o Kubernets control interaja com AWS API , utilizando seus recursos
  role_arn = aws_iam_role.eks-cluster.arn

  vpc_config {

    # Quremos que EKS crie um Endpoint Público
    endpoint_private_access = false
    endpoint_public_access  = true

    # Subnets que quero que esse cluster use .
    # É necessário que exosta pelo menos 2 zonas diferentes configuradas
    subnet_ids = [
      aws_subnet.subnet-public-1.id,
      aws_subnet.subnet-public-2.id,
      aws_subnet.subnet-private-1.id,
      aws_subnet.subnet-private-2.id
    ]
  }

  # Ensure that IAM Role permissions are created before and deleted after EKS Cluster handling.
  # Otherwise, EKS will not be able to properly delete EKS managed EC2 infrastructure such as Security Groups.
  depends_on = [
    aws_iam_role_policy_attachment.amazon_eks_cluster_policy,
  ]
}

Nodes do EKS

Nesse ponto do tutorial possuimos o recurso EKS devidamente instanciado e com as permissões necessárias para atuar da forma que esperamos. Porém, ainda não fizemos nenhuma definição/configuração relacionada aos workers.

Antes de iniciarmos com mais código, verifique se nesse ponto do tutorial você possui os seguintes arquivos:

terraform/
├─ provider.tf
├─ vpc.tf
├─ internet-gateway.tf
├─ subnets.tf
├─ elastic-ips.tf
├─ nat-gateway.tf
├─ route-tables.tf
├─ route-table-association.tf
├─ eks.tf
├─ 9-eks-role-policy.json
├─ secret.tfvars
└─ variables.tf

Da mesma forma que precisamos das permissões para que o EKS tivesse acesso a determinadas funções, os seus workers também precisam de permissões, isso será implementado no código abaixo.

eks-node-group.tf

bash

# ------- CREATE IAM Role for EKS Node Group
resource "aws_iam_role" "node-general" {

  name = "eks-node-group-general"

  assume_role_policy = "${file("11-eks-node-role-policy.json")}"
}

# -- Políticas necessárias para o correto funcionamento dos workers:

resource "aws_iam_role_policy_attachment" "amazon_eks_worker_node_policy_general" {

  policy_arn = "arn:aws:iam::aws:policy/AmazonEKSWorkerNodePolicy"

  role = aws_iam_role.node-general.name
}

resource "aws_iam_role_policy_attachment" "amazon_eks_cni_policy_general" {
  policy_arn = "arn:aws:iam::aws:policy/AmazonEKS_CNI_Policy"
  role       = aws_iam_role.node-general.name
}

# Download private images from Ec2 repository
resource "aws_iam_role_policy_attachment" "amazon_ec2_container_registry_read_only" {
  policy_arn = "arn:aws:iam::aws:policy/AmazonEC2ContainerRegistryReadOnly"
  role       = aws_iam_role.node-general.name
}

# --- Código omitido ---

11-eks-node-role-policy.json

json

{
    "Version" : "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Principal": {
                "Service": "ec2.amazonaws.com"
            },
            "Action": "sts:AssumeRole"
        }
    ]
}

Por fim , devemos definir as caracteríticas das instâncias EC2 que trabalham como os workers do nosso Cluster EKS.

eks-node-group.tf

bash

# --- Código omitido ---

resource "aws_eks_node_group" "nodes-general-group" {

  cluster_name    = aws_eks_cluster.eks.name
  node_group_name = "Nodes-general-group"

  # Permissões para o EKS Nodes
  node_role_arn = aws_iam_role.node-general.arn

  # Identificar as EC2 Subnets para associar ao EKS-Node-Group
  # Essas subnets devem ter tags obrigatórias
  # Public-subnets serão apenas utilizadas pelo load-balancer,
  subnet_ids = [
    aws_subnet.subnet-private-1.id,
    aws_subnet.subnet-private-2.id,
  ]

  # Configuração de escalabilidade:
  scaling_config {
    desired_size = 2 #  Worker nodes desejados
    max_size     = 2 #  Maior número de works-nodes
    min_size     = 2 #  Menor número de works-nodes
  }

  # Type of AMAZON-Machine
  ami_type = "AL2_x86_64"

  # Type of Capacity
  capacity_type = "ON_DEMAND"

  # Disk size (GB) para os workers
  disk_size = 20

  force_update_version = false
  instance_types       = ["t3.small"]

  labels = {
    "role" = "nodes-general"
  }

  update_config {
    max_unavailable = 1
  }

  # Ensure that IAM Role permissions are created before and deleted after EKS Node Group handling.
  # Otherwise, EKS will not be able to properly delete EC2 Instances and Elastic Network Interfaces.
  depends_on = [
    aws_iam_role_policy_attachment.amazon_eks_worker_node_policy_general,
    aws_iam_role_policy_attachment.amazon_eks_cni_policy_general,
    aws_iam_role_policy_attachment.amazon_ec2_container_registry_read_only
  ]
}

O código apresentado acima configura :

As permissões que esses workers possuem.
As subredes onde as instâncias deveram ser criadas (no caso desse projeto, as instâncias devem ser criadas apenas nas subredes privadas).
Configuração de escalabilidade , permitindo que mais ou menos instâncias EC2 sejam criadas a depender da demanda.

Atenção

Escolhi deixar o valor "fixo" de apenas 2 instâncias, para manter o formato do diagrama do projeto apresentado em Entendendo o Projeto, mas alterando esses parâmetros conseguimos a criação de mais ou meno instância a depender da demanda.

Caracteristicas físicas (hardware) dessas instâncias.

Lembrete

Atualize sua infraestrutura para verififcar as mudanças na AWS !

Em Dashboard > EKS > Cluster > cluster_name

Testando conexão

Nesse ponto do tutorial, você deve possuir os seguintes arquivos:

terraform/
├─ provider.tf
├─ vpc.tf
├─ internet-gateway.tf
├─ subnets.tf
├─ elastic-ips.tf
├─ nat-gateway.tf
├─ route-tables.tf
├─ route-table-association.tf
├─ eks.tf
├─ eks-role-policy.tf
├─ 9-eks-role-policy.json
├─ 11-eks-node-role-policy.json
├─ secret.tfvars
└─ variables.tf

Vamos obter as configurações do kubernets por meio do comando:

Ubuntu/Debian

bash

aws eks --region <config_region> update-kubeconfig  --name <cluster_name> --porfile <aws_profile_credentials>

Para saber mais

Caso queira entender melhor sobre o arquivo kubeconfig , acesse aqui

Resultado esperado:

Podemos agora verificar o cluster EKS que criamos anteriormente.

Ubuntu/Debian

bash

kubectl get svc

Resultado esperado:

Subindo uma aplicação!

Vamos agora subir uma aplicação NGINX na infraestrutura que criamos !

Crie uma pasta chamada app no mesmo nível da pasta terraform que utilizamos até agora e crie os seguintes arquivos:

app/
├─ deployment.yml
├─ external-load-balancer.yml
└─ internal-load-balancer.yml
terraform/

deployment.yml

yml

# Docs : https://kubernetes.io/docs/tasks/run-application/run-stateless-application-deployment/
# Application
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  labels:
    app: nginx
spec:
  selector:
    matchLabels:
      app: nginx
  replicas: 1
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.16.1 # Update the version of nginx from 1.14.2 to 1.16.1
        ports:
        - containerPort: 80

internal-load-balancer.yml

yml

# --- Private Load Balance : Tax between subnets configured with tags
apiVersion: v1
kind: Service
metadata:
  name: internal-nginx-svc
  annotations:
    service.beta.kubernetes.io/aws-load-balancer-type: nlb
    service.beta.kubernetes.io/aws-load-balancer-cross-zone-load-balancing-enabled: 'true'
    service.beta.kubernetes.io/aws-load-balancer-internal: 0.0.0.0/0  # To create private load balance , default = public
spec:
  ports:
  - port: 80
    protocol: TCP
  selector:
    app: nginx
  type: LoadBalancer

external-load-balancer.yml

yml

# --- Public Load Balance : Expose service - Acess by internet
apiVersion: v1
kind: Service
metadata:
  name: external-nginx-svc
  annotations:
    service.beta.kubernetes.io/aws-load-balancer-type: nlb
    service.beta.kubernetes.io/aws-load-balancer-cross-zone-load-balancing-enabled: 'true'
spec:
  ports:
  - port: 80
    protocol: TCP
  selector:
    app: nginx
  type: LoadBalancer

O arquivo deployment.yml é o responsável por propriamente subir a aplicação NGINX.

O arquivo service.yml posiciona e configura os load-balancers nas subredes criadas.

Importante

Lembra das tags que implementamos no arquivo subnets.tf ? Nesse arquivo elas são fundamentais para a implementação dos load-balancers nos locais certo da nossa arquitetura.

Atenção

O kubernets está sendo o responsável pela criação dos load balancers. E após subirmos a aplicação é possível observar que os load balancers foram criados no Dashboard da Amazon (Painel EC2 > Balanceamento de carga > Load balancers).

O entendimento da construção dos arquivos .yml foge do objetivo desse tutorial, mas caso queira saber mais clique aqui e e aqui e também aqui.

Para subir a aplicação no container kubernets , rode:

bash

kubectl apply -f <caminho_para_arquivo_deployment>

kubectl apply -f <caminho_para_arquivo_internal-load-balancer>

kubectl apply -f <caminho_para_arquivo_external-load-balancer>

Resultado esperado:

Verficando o status da aplicação que subimos:

bash

kubectl get pods

Resultado esperado:

bash

kubectl get nodes

Resultado esperado:

bash

kubectl get svc

Resultado esperado:

Acessando a nossa aplicação

O resultado do comango kubectl get svc retorna um campo chamado EXTERNAL IP. Conseguimos acessar nossa aplicação digitando em um navegador:

http://<EXTERNAL-IP-EXTERNAL-LOAD-BALANCER>

Resultado esperado:

Limpando ambiente

Como reforçado anteriormente, o terraform não foi o responsávle pela criação dos load balancers da nossa aplicação. Dessa forma, o terraform não possui a permissão para "deletar" serviços não configurados por ele.

Assim , antes de aplicarmos o comando para limpar o ambiente (terraform destroy) , devemos manualmente deletar os load_balancer criados no via Dashboard da Amazon.

Em Painel EC2 > Balanceamento de carga > Load balancers:

Após isso podemos realizar a limpeza via terraform:

terraform destroy

Referências

[1]: Configure instance tenancy with a launch configuration . Disponível aqui

[2]: Estabelecer conexão com a Internet usando um gateway da Internet . Disponível aqui

[3]: Regions and Zones . Disponível aqui

[4]: Elastic IP addresses. Disponível aqui

[5]: NAT gateways. Disponível aqui

[6] Configure route tables. Disponível aqui

[7] AWS — VPC Route Table Overview. Disponível aqui

[8] How does Amazon EKS work? . Disponível aqui

[9] Resource: aws_iam_role . Disponível aqui

[10] : Tutorial de implementação NGINX no kubernets. Disponível aqui

O Projeto

Configurações ​

Conceitos básicos | Terraform ​

Iniciando o projeto ​

Secret ​

Variables ​

Definindo providers ​

Criando nossa VPC ​

Acessando a internet | Internet gatway ​

Subredes ​

Elastic IPs ​

NAT Gateways ​

Route Tables ​

Elastic Kubernetes Service ​

Nodes do EKS ​

Testando conexão ​

Subindo uma aplicação! ​

Acessando a nossa aplicação ​

Limpando ambiente ​

Referências ​

Configurações

Conceitos básicos | Terraform

Iniciando o projeto

Secret

Variables

Definindo providers

Criando nossa VPC

Acessando a internet | Internet gatway

Subredes

Elastic IPs

NAT Gateways

Route Tables

Elastic Kubernetes Service

Nodes do EKS

Testando conexão

Subindo uma aplicação!

Acessando a nossa aplicação

Limpando ambiente

Referências
